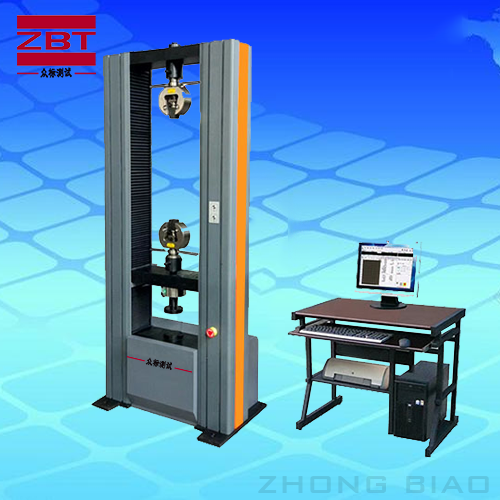

一、微機控制電子萬能試驗機主要用途：
WDW系列微機操控電子全能實驗機主要用于金屬、非金屬材料的拉伸、緊縮、曲折、剪切、撕裂等力學功能的測驗和剖析研究，可依據GB、ISO、JIS、ASTM、DIN及用戶供給的多種規范進行實驗和數據處理，是科研院所、大專院校、工礦企業、技能監督、商檢仲裁等部分的抱負測驗設備。
二、微機控制電子萬能試驗機功能特色：
1、 本機選用內置式操控器，保證了該實驗機能夠完結等速位移操控。
2、選用進口溝通伺服電機，功能安穩、可靠，具有過流、過壓、超速、過載等維護裝置。調速比可達1:5000。
3、電氣操控線路參照國際規范，契合國家實驗機電氣規范，抗干擾能力強，保證了操控器的安穩性，實驗數據準確性。
4 、主動換檔：依據負荷巨細主動切換到恰當?shù)牧砍蹋源_保丈量數據的準確性；完結了真實意義上的物理調零、增益調整及實驗力丈量的主動換檔、調零、標定和存盤，無任何模仿調理環節，操控電路高度集成化
5、條件存盤：實驗操控?cái)?shù)據和試樣條件可制成模塊，方便了批量實驗的進行；
6、主動變速：實驗過程中移動橫梁的速度可按預先設定的程序主動改變，也可手動改變；
7、主動保存：實驗完畢，實驗數據和曲線主動保存；
8、過程完結：實驗過程、丈量、顯現和剖析等均由微機完結；
9、批量實驗：對相同參數的試樣，一次設定后可依次完結；
10、實驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；
11、顯現方式：數據和曲線隨實驗過程動態顯現；
12、曲線剖析：實驗完結后，可對曲線進行再剖析，用鼠標可找到曲線上任一點所對應的實驗數據；
13、曲線選擇：可依據需要選擇應力-應變、力-位移、力-時刻、位移-時刻等曲線進行顯現和打��；
14、實驗陳述：可按用戶要求的格局編制陳述并打��；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
15、限位維護：具有程控和機械兩級限位維護；
16、主動停機：試樣開裂后，移動橫梁主動中止；
17、過載維護：當負荷超越各檔較大值的3-5%時，主動停機；
三、微機控制電子萬能試驗機主要技能參數：
|
產品型號
|
WDW-10
|
WDW-20
|
WDW-50
|
WDW-100
|
WDW-200
|
WDW-300
|
|
較大實驗力
|
10
|
20
|
50
|
100
|
200
|
300 KN
|
|
實驗力
丈量規模
|
較大實驗力的0.4%--100%
|
|
實驗力分辨力
|
1/400000(全程不分檔)
|
|
實驗力
示值精度
|
優于示值±1%
|
|
橫梁位移丈量
|
分辨率高于0.0025mm
|
|
變形丈量精度
|
±0.5%
|
|
實驗速度規模
|
0.01—500mm/min,無級調速
|
|
速度操控精度
|
±1%(0.01~10mm/min); ±0.5%(10~500mm/min)
|
|
恒力、恒變形
恒位移操控規模
|
設定值<10%FS時,設定值的±1.0%以?xún)?nèi)
設定值≥10%FS時,設定值的±0.1%以?xún)?nèi)
|
|
變形速率
操控精度
|
速率<0.05%FS時為±2.0%設定值內
速率≥0.05%FS時為±0.5%設定值內
|
|
夾具
|
形式
|
楔形夾詳細
|
|
平鉗口
|
0-7mm
|
7-14mm
|
14-20mm
|
|
圓鉗口
|
φ4-φ9mm
|
Φ9-φ20mm
|
φ9-φ26mm
|
φ9-φ32mm
|
|
較大拉伸空間
|
800mm（可定制）
|
|
較大緊縮空間
|
700mm
|
|
有效實驗寬度
|
400mm
|
550mm
|
|
整機電源
|
單相,220V±10%,50Hz
|
三相,380V±10%,50Hz
|
|
工作環境
|
室溫—26℃,相對濕度不超越80%
|
|
主機尺寸
|
760×500×1750mm
|
830×550×2000mm
|
1130×650×2650mm
|
|
重量
|
360kg
|
480 kg
|
1600 kg
|
注：眾標系列電子全能實驗機參數僅供參考，如有改動恕不另行通知，以公司產品什物為準。
|
